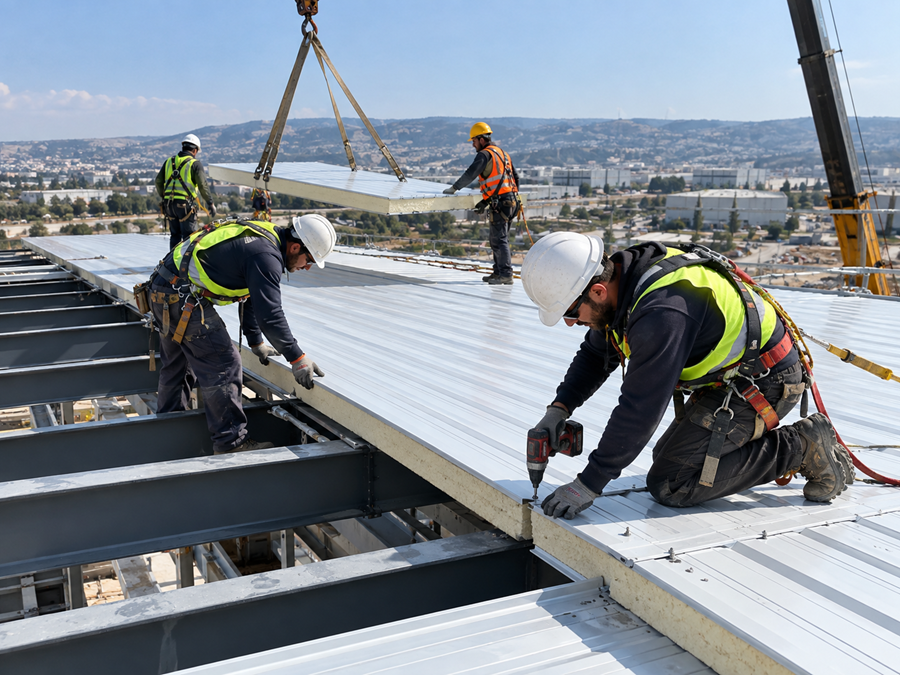

התקנת גג פנל מבודד: מדריך מלא מהתכנון ועד האיטום

גג פנל מבודד מותקן על קונסטרוקציה נושאת בשיפוע מתוכנן, כשהלוחות ננעלים זה בזה בחיבור ייעודי ומוברגים לקונסטרוקציה במחברים עם אטם. המדריך עובר על כל שלב – כולל החלקים שבדרך כלל נופלים: השיפוע, החיבור לקיר, האיטום והמרזב.

מה זה פנל מבודד ומאיזה חלקים הוא מורכב

פנל מבודד הוא לוח מרוכב: שני פחי פלדה מגולוונים וצבועים, וביניהם ליבת בידוד. הפח נותן את החוזק המכני ואת הגימור, הליבה נותנת את הבידוד התרמי והאקוסטי. השילוב מייצר לוח קל יחסית שמספק שכבת בידוד רציפה שאין בפח קירוי בודד — ולכן הפנל המבודד הפך לפתרון נפוץ מאוד בקירוי מבני תעשייה, מחסנים, מבני ציבור ובנייה קלה למגורים, ולתחליף המקובל ללוחות אסבסט.

ברוב מערכות הפנלים קיים בין הלוחות חיבור ייעודי, לעיתים בתצורת זכר-נקבה, שנועד לייצר משטח רציף ואטום. חיבור שאינו נסגר ואינו אטום כנדרש עלול להפוך לנקודת חדירת מים – לצד נקודות רגישות נוספות כמו ברגים, חדירות, רכסים וחיבורים לקירות.

יתרונות גגות פנלים מבודדים

• בידוד תרמי ואקוסטי בעלות סבירה. ליבת ה-EPS בפנל המשווק במרזבית מציגה מוליכות תרמית של כ-‪0.033–0.036 W/(m·K) לפי מפרט המוצר. ערך הבידוד הכולל של הגג תלוי גם בעובי הליבה ובמבנה הפנל.
• צמצום מעברי חום. בידוד מתאים מפחית את מעבר החום דרך הגג ומצמצם את עומסי החימום והקירור, כחלק מתכנון מעטפת המבנה.
• התקנה מהירה יחסית. במבנים קטנים ובינוניים, כשהקונסטרוקציה מוכנה והגישה נוחה, ניתן לעיתים להשלים את פריסת הפנלים בתוך יום עבודה. משך ההתקנה בפועל תלוי בגודל הגג, במורכבותו ובתנאי האתר.
• משקל עצמי נמוך. 9 ק״ג/מ״ר בפנל ה-EPS בעובי 50 מ״מ לפי מפרט המוצר – מאפשר קונסטרוקציה קלה יותר.
• גימור מוגמר. הפח מגיע צבוע, בלי שלב צביעה או חיפוי באתר.
• תחזוקה מינימלית. פח מגולוון וצבוע אינו דורש טיפול שוטף מעבר לניקוי ולביקורת תקופתית.

סוגי פנלים מבודדים לגגות

פוליסטירן מוקצף (EPS) – פתרון נפוץ, וזול יחסית לפנלים בעלי ליבות בידוד אחרות. משקל נמוך וקל לעבודה. מתאים למגוון מחסנים, סככות ומבני תעשייה, בכפוף לדרישות התכנון, הבידוד ובטיחות האש של המבנה.

פוליאוריתן מוקצף (PUR/PIR) – מספק בדרך כלל מוליכות תרמית נמוכה יותר, ולכן בידוד תרמי גבוה יחסית באותו עובי. ליבות מסוג זה נפוצות גם במערכות ייעודיות לחדרי קירור, שבהן נדרשות רמות בידוד ואטימות גבוהות.

צמר סלעים – ליבה מינרלית שאינה דליקה, המצטיינת בביצועי אש ובבידוד אקוסטי לעומת ליבות מוקצפות. מתאים במיוחד למבנים שבהם נדרשות רמות גבוהות של ביצועי אש או בידוד אקוסטי, בהתאם לדרישות התכנון והתקנים החלים על המבנה. סיווג האש של הדגם המשווק מופיע בדף המוצר.

להשוואה רחבה יותר – סקירת סוגי הפנלים המבודדים.

מפרטי הפנלים המשווקים במרזבית

מפרט	פנל EPS	פנל צמר סלעים
עוביים	50 / 75 / 100 מ״מ	50 / 100 מ״מ
רוחב כיסוי נטו	1120 מ״מ	1000 מ״מ
משקל	9 ק״ג/מ״ר בעובי 50 מ״מ	ראו דף המוצר
עובי פח	ראו דף המוצר	0.4 מ״מ
צפיפות הליבה	F20	ראו דף המוצר
מוליכות תרמית	‪0.033–0.036 W/(m·K) לפי DIN 52612	ראו דף המוצר
סיווג אש	ראו דף המוצר	מסווג לפי ת״י 755 – ראו דף המוצר
אורך	לפי דרישה, מוגבל בשינוע	לפי דרישה

הנתונים לפי מפרטי המוצר באתר מרזבית. לפני תכנון יש לוודא את המפרט של הדגם שמוזמן בפועל.

חישוב משקל לגג שלם: משקל למ״ר × שטח הגג. לגג של 100 מ״ר בפנל EPS בעובי 50 מ״מ מדובר בכ-900 ק״ג משקל עצמי – לפני עומס רוח, עומס שימוש וציוד על הגג. את החישוב הקונסטרוקטיבי המלא עושה מהנדס.

לפני שמתחילים: שיפוע, קונסטרוקציה ומדידה

השיפוע. כל מערכת פנלים מחייבת שיפוע מינימלי, והערך אינו זהה בכולן. במערכות רבות השיפוע המינימלי לגג רציף מתחיל סביב 5%, וכאשר קיימים חיבורים רוחביים בין לוחות או פתחים בגג הדרישה עולה – לעיתים ל-7% ואף ל-10%. הערך המחייב הוא זה שבמפרט הפנל שמותקן בפועל. שיפוע קטן מהנדרש הוא אחת הסיבות הנפוצות לחדירת מים בגגות פנל, כי המים מתעכבים על התפרים.

הקונסטרוקציה הנושאת. הפנלים נשענים על מריצים או פרופילים. מרווחי התמיכות נקבעים לפי דגם ועובי הפנל, מספר התמיכות, המפתח, עומסי הרוח ושאר עומסי התכן – בהתאם לטבלאות הנשיאה של היצרן ולתכנון המהנדס. מבנה קיים שמוסבים אליו פנלים מחייב בדיקה הנדסית.

מדידה והזמנה. מודדים את מפתח הגג ואת רוחבו, ומחשבים את מספר הלוחות לפי רוחב הכיסוי נטו. כאשר ניתן מבחינת ייצור, שינוע והרמה – עדיף לצמצם חיבורים רוחביים ולהזמין לוחות באורך מלא. כשנדרש חיבור רוחבי, יש לבצעו לפי פרט היצרן.

שלבי ההתקנה

1. מדידת המבנה – אורך ורוחב הגג, מפתחות הקונסטרוקציה, וקביעת מספר הלוחות לפי רוחב הכיסוי נטו (1120 מ״מ ב-EPS, 1000 מ״מ בצמר סלעים).
2. הזמנת הפנלים ואביזרי הגמר – בעובי שנקבע בתכנון, כולל סוגרי חזית, זוויות, פלשונג וברגים ייעודיים.
3. הכנת הקונסטרוקציה – יישור, בדיקת המרווחים, ווידוא שהשיפוע בפועל עומד בדרישת המפרט.
4. ניקוי הלוחות – הסרת אבק, שבבים ולכלוך הובלה משני הצדדים. שבב מתכת שנשאר בין הפנל לקונסטרוקציה יוצר קורוזיה נקודתית.
5. הנחת פנל הקצה – מתחילים בפנל הקצה ומתקדמים לרוחב הגג, בהתאם לכיוון ההתקנה שבפרטי היצרן. פנל הקצה קובע את היישור של כל הגג, ולכן בודקים אותו פעמיים לפני הקיבוע.
6. יישור וכיוון – בדיקת ניצבות והקבלה לקצה הגג לפני הקיבוע.
7. קיבוע – הברגה לקונסטרוקציה במחברים עם אטם, לפי תבנית ההברגה של היצרן.
8. הנחת הלוח הבא – עם נעילת החיבור עד הסוף. כשקיימות חפיפות או הארכות, מסדרים אותן כך שפרטי החיבור והאיטום יתאימו לכיוון ניקוז המים.
9. איטום החיבורים – לפי מפרט המערכת: אטמים מובנים, סרט או מסטיק איטום, או שילוב ביניהם.
10. התקנת אביזרי גמר – סוגרי חזית, זוויות רכס, פלשונג לקירות ומרזב בקצה התחתון.
11. ניקוי סופי ובדיקה – פינוי כל שבבי המתכת מהגג (שבב שנשאר יחליד ויכתים את הפח), בדיקת נקודות ההברגה ובדיקת מים.

חיבור פנל מבודד לקיר ולפנל סמוך

בין פנל לפנל: החיבור חייב להיסגר עד הסוף. פער של מילימטרים בודדים לאורך הלוח הופך לנתיב מים. את האיטום מבצעים לפי מפרט המערכת – אין להסתמך על מריחת סיליקון חיצונית כתחליף לחיבור ולאיטום שתוכננו למערכת.

בין פנל לקיר: משתמשים בפלשונג שעולה על הפנל ונכנס אל הקיר. פרט החיבור והפלשונג צריכים להיות מתוכננים כך שייתנו מענה לתנועות תרמיות, בהתאם לאורך הפח ולהוראות המערכת.

בין פנל לקונסטרוקציה: במחברים ייעודיים שאושרו למערכת, עם אטם מתאים. אין להשתמש בברגים רגילים.

ברגים ואביזרי חיבור

הבורג לפנל מבודד הוא בורג פלדה עם אטם וראש מגולוון. שלושה כללים:

• אורך הבורג נקבע לפי עובי הפנל, נקודת ההברגה, פרופיל הפח ועומק החדירה הנדרש לקונסטרוקציה – בהתאם להוראות יצרן המחבר
• מהדקים עד שהאטם נלחץ אחיד, לא יותר. הידוק יתר מעוות את הפח ופותח פתח למים
• מקדחים בזווית ישרה. בורג בזווית לא אוטם

חיתוך פנל מבודד וכלי עבודה

חותכים במסור או בלהב ייעודיים לחיתוך פח בקר – לא במשחזת ולא בדיסק שוחק. הסיבה טכנית: החום והניצוצות פוגעים בציפוי המגולוון בקצה החיתוך ומייצרים מוקד קורוזיה.

• ממקמים את הפנל ובוחרים את כיוון החיתוך לפי סוג המסור והוראות היצרן, כדי למנוע קריעה של הציפוי
• מפנים את כל השבבים מיד אחרי החיתוך
• במידת הצורך מטפלים בקצה החתוך בחומר תיקון המאושר לציפוי הפח
• עובדים עם משקפי מגן וכפפות – קצוות הפח חדים

איטום גג פנל מבודד

נקודות רגישות שכדאי לבדוק:

1. חיבורי הפנלים – כשהחיבור לא נסגר עד הסוף, או כשהאיטום לא בוצע לפי פרט המערכת.
2. נקודות ההברגה – אטם שנלחץ חלקית, נלחץ יתר על המידה, או בורג בזווית.
3. החיבור לקיר – פלשונג שהותקן בלי מענה לתנועה תרמית או בלי איטום כנדרש.
4. חדירות – צנרת, מזגן או כל פתח שעובר דרך הגג. אלה מחייבים שרוול ואיטום ייעודיים, לא סיליקון.

בגג קיים שנוזל, מאתרים לפני שאוטמים. אפשר לבצע בדיקת הצפה או התזה מבוקרת באופן הדרגתי כדי לבודד את אזור החדירה – בלי להציף חיבורים מעבר לתנאי השירות שעבורם תוכננו. מריחת איטום גורפת על גג שלם מסתירה את הבעיה ולא פותרת אותה.

התקנת מרזב לגג פנל מבודד

בקצה התחתון של השיפוע מותקן מרזב שקולט את המים מכל משטח הגג. בגג פנל מבודד יש כאן נקודה ייחודית: קצה הליבה חשוף וצריך להגן עליו מפני חדירת מים באמצעות סוגר חזית. רטיבות מתמשכת בליבה עלולה לפגוע בביצועים התרמיים, לגרום לקורוזיה ולהאיץ את הידרדרות המערכת.

סדר הפעולות: סוגר חזית ← מתלי מרזב ← מרזב ← צינור מוריד ← נקודת ניקוז. מיקום מתלי המרזב וקיבועם מבוצעים לפי פרט המערכת — לקונסטרוקציה או לפרופיל ואביזר ייעודי שאושרו לכך, ולא לקצה הפנל באופן שרירותי.

במרזבית מייצרים מרזב משופע לפנל מבודד בייצור לפי הזמנה, מותאם לזווית ולקצה של הגג, לצד אביזרי השלמה. להשוואה בין הסוגים – סוגי המרזבים במרזבית.

מתי להסתייע בבעל מקצוע

בהתקנות קטנות ונמוכות ניתן לעיתים לבצע חלק מהעבודה באופן עצמאי – אבל כל עבודה שיש בה סכנת נפילה כפופה לדרישות הבטיחות החלות על עבודה בגובה, וגגון או סככה נמוכה אינם בהכרח מחוץ להגדרה.

התקנת לוחות ארוכים או כבדים, עבודה על גג קיים, וכל מבנה המחייב תכנון הנדסי, היתר או עמידה בדרישות רגולטוריות – מחייבים עבודה לפי התכניות והאישורים הנדרשים ובעזרת בעלי המקצוע הרלוונטיים. לוח באורך 6 מטר בעובי 50 מ״מ שוקל מעל 60 ק״ג, וברוח הוא הופך למפרש.

שאלות נפוצות

כמה שוקל פנל מבודד למ״ר?

פנל ה-EPS בעובי 50 מ״מ המשווק במרזבית שוקל 9 ק״ג למ״ר לפי מפרט המוצר. בעוביים 75 ו-100 מ״מ המשקל עולה בהתאם לעובי הליבה – הנתון המדויק מופיע בדף המוצר.

מה השיפוע המינימלי לגג פנל מבודד?

השיפוע נקבע לפי מערכת הפנלים ותצורת הגג. במערכות רבות הוא מתחיל סביב 5% לגג רציף, ועולה ל-7%–10% כשיש חיבורים רוחביים או פתחים. הערך המחייב הוא זה שבמפרט הפנל שמותקן.

כמה זמן לוקחת התקנת גג פנל מבודד?

במבנים קטנים ובינוניים, כשהקונסטרוקציה מוכנה, ניתן לעיתים להשלים את פריסת הפנלים ביום עבודה. בפועל זה תלוי בגודל הגג, במורכבותו ובתנאי האתר.

איך חותכים פנל מבודד?

במסור או בלהב ייעודיים לחיתוך פח בקר, לא במשחזת. אחרי החיתוך מפנים שבבים ומטפלים בקצה בחומר תיקון מאושר.

אפשר להתקין פנל מבודד על גג קיים?

תלוי בקונסטרוקציה. מבנה קיים מחייב בדיקה הנדסית לפני הוספת משטח גג.

מה ההבדל בין פנל EPS לפנל צמר סלעים?

EPS זול יחסית וקל יותר. ליבת צמר סלעים אינה דליקה ומצטיינת בביצועי אש ובבידוד אקוסטי – מתאים למבנים שבהם נדרשות רמות גבוהות בתחומים אלה.

איפה מזמינים פנל מבודד לגג

מרזבית מספקת פנלים מבודדים לגגות בליבת פוליסטירן מוקצף וצמר סלעים, לצד אביזרי ההשלמה – סוגרי חזית, פלשונג, ברגים, מרזבים בייצור לפי הזמנה וצינורות מורידים. מעל 45 שנה באספקת חומרי בנייה, עם סניפים במרכז, בצפון ובדרום. לפרטים והזמנות.

מרזבית מייצרת ומספקת את החומרים והאביזרים; שירותי התקנה ותיקון אינם ניתנים על ידי החברה. אין באמור תחליף לתכנון הנדסי ולהוראות יצרן הפנלים.
